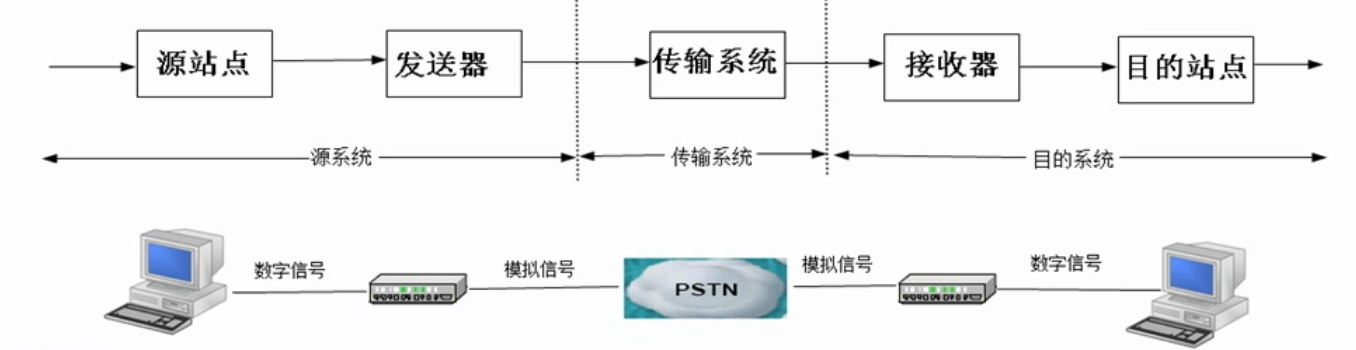

一、数据通信系统基本模型
源系统：发送数据的一方，包括源站点（用户计算机、服务器、终端等）、发送器（网卡、调制解调器等）
目的系统：接受数据的乙方，包括目的站点（用户计算机、服务器、终端等）、接收卡（网卡、调制解调器等）
传输系统：在源系统和目的系统之间的部分， 包括传输介质、网络设备构成的复杂网络，也可能仅是一条传输介质
二、数据传输系统类型
根据在进行传输前是否对数字信号进行处理，数字信号传输系统可分为，基带传输系统和频带传输系统

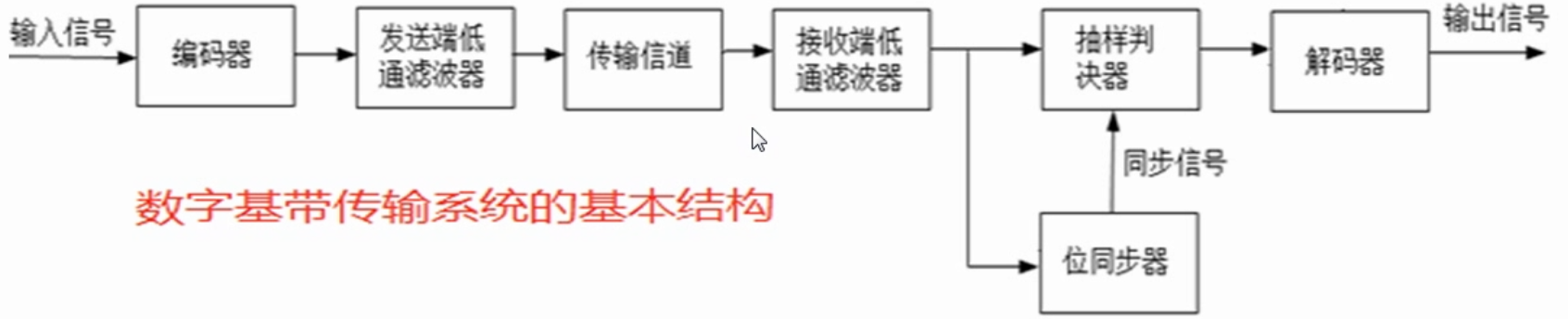

基带传输系统
基带（baseband）：没有经过调制的原始电信号所固有的频率带宽
基带信号：没有经过调制的原始型号
基带传输：基带信号不经调制直接在信道中传输
根据传的基带信号类型可分为模拟基带传输和数字基带传输。如近距离的局域网中基本上都采用数字基带传输，如以太局域网、令牌环网等。
编码器/解码器：对原始信号进行编码，将信源输出的编码类型（通常为单极性不归零码NRZ）变为合适于信道传输的码型，在接收端再进行还原
低通滤波器：基带信号未经调制，频率较低，需要在源端和目的端采用低通滤波器进行过滤，消除高频干扰
传输通道：允许基带信号通过的传输介质和网络设备构成的信号传输通道
抽样判决器：在传输特性不理想，或存在噪声的背景下，在规定的时刻（由位定时脉冲控制）对从接收端滤波器的输出波形进行抽样，以恢复或再生基带信号；
位同步器：提取位同步信号，控制抽样判决器再生数字基带信号

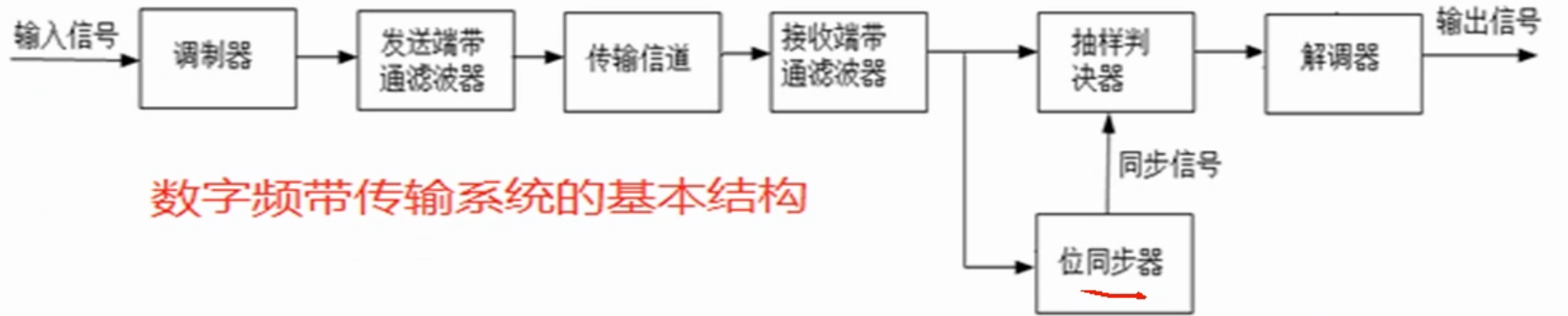

频带传输系统
频带（frequencyband）：对基带信号调制后所占用的频率带宽
频带信号：调制后的信号
频带传输：频带信号在信道中的传输。信道中同时传输原始信号和调制信号
根据传输的频带信号类型可以分为模拟频带传输和数字频带传输。远距离的广域网中通常采用数字频带传输。在频带传输系统中要采用“调制器/解调器”替代基带传输系统中的“编码器/解码器”，采用“带通滤波器”替代基带传输中的“低通滤波器”
调制器/解调器：不需要对原始信号进行编码，在发送端通过调制器的载波对原始信号进行调制，在接收端通过解调器还原原始信号
带通滤波器：频带传输中的信号频率是由原始信号和调制载波信号频率共同组成，要采用带通滤波器。
三、数据传输方式

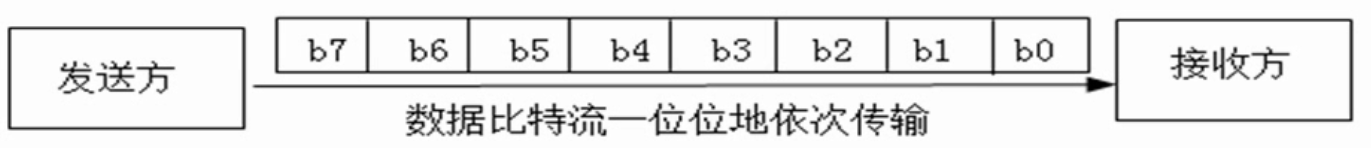

串行传输
一个数据单元（如一帧）以一个一个比特位的方式在同一条信道上传输（可以有多条信道，但每个信道传输的是不同的数据单元）
如RS-232C接口连接的串行线路和USB线路，适用于远距离传输，如在广域网的数据通信中
优点：最低仅需要一条传输通道，易于实现，设施成本低
缺点：速度比较慢（不是绝对的，要看技术本身），难以同步（很难区分每一帧，或者每个字符的比特位）
2.并行传输
一个数据单元(如一帧)以一组比特位或整个字符的方式同时在多条信道上 传.主要用于计算机与外部设备(如打印机)的数据传输
优点:速度快(不是绝对的,要看技术本身),容易同步(一次就传输了整个帧或者字符)
缺点::设置成本高,不利于远距离传输
四、数据传输模式
同步传输
一种以数据块为传输单位（通常为帧），以相同的时钟参考（即必须发送和接受同时进行）的数据传输模式。分为“面向字符”、“面相比特”和“面向字节”等几种同步模式

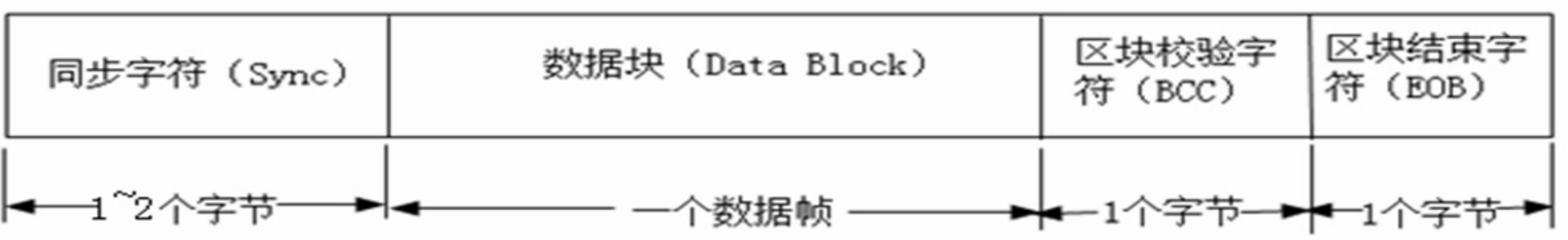

特点：在数据块的开始和结尾部分都有一个用于数据帧同步的特殊字符、特定的字节或特定的帧。“面向字符”的同步传输中，每个数据块的起始部分包含一组同步字符（一般是1~2个字节），用于通知接收方的一个帧已经到达。
在传送完一个数据帧的最后一部分包含一个帧结束标记（一般是1个字节），用于标识在下一帧开始之前没有别的即将到达的数据了
采用同步传输技术的代表有SDH（Synchronous Digital Hierarchy，同步数字系列）、STM（Synchronous Transfer Module，同步传输模块）和HDLC（High level Data Link Control，高级数据链路控制）等
优点：无需为每个字符单独加起始、停止比特位，编码利用率高；缺点：接收端要同时接收

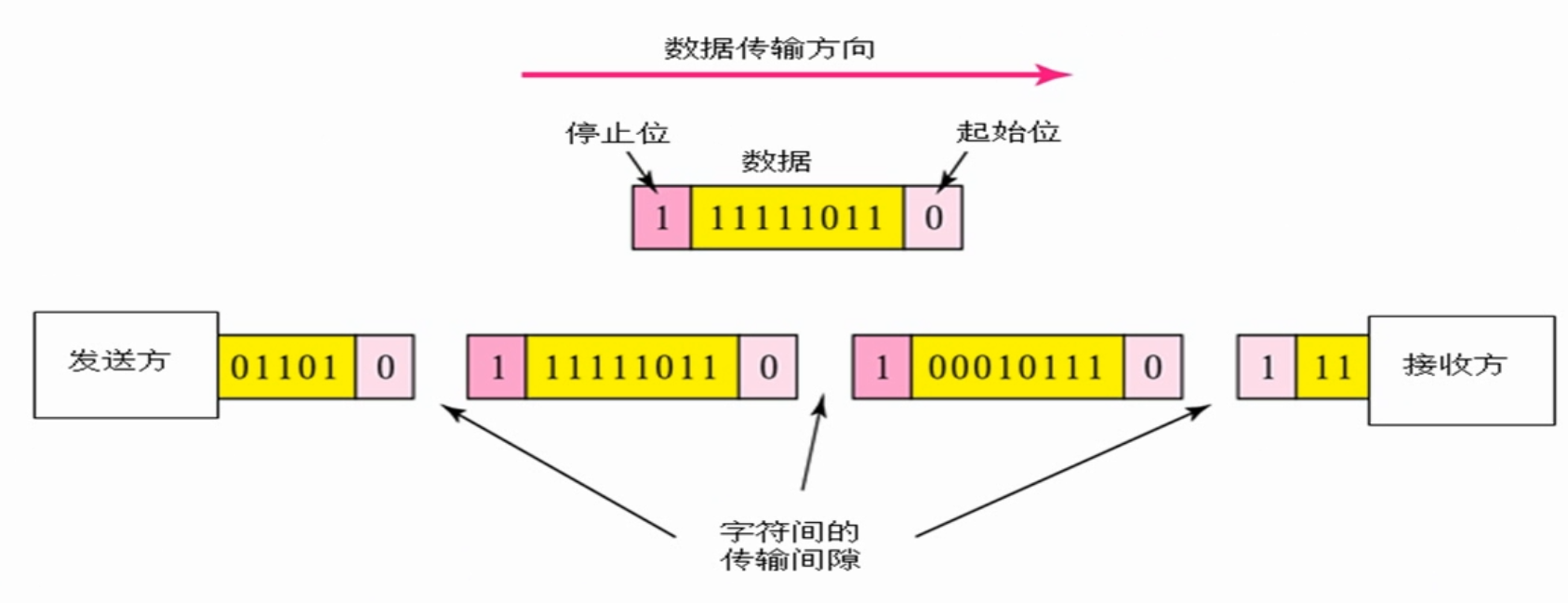

异步传输
异步传输是通信双方没有相同的时钟参考（==收发端不需要同时开始接收）的传输模式
特点：
以字符为单位进行传输
在每一字符袋面前面均加上一个“起始位”信号（为1比特的0），用以标记一个字符的开始
在一个字符代码的最后也加上一个“停止位”信号（为1或2比特的1），用以标记一个字符的结束
优点：实现简单，收发双方的时钟信号不需要严格同步
缺点：每一个字符都需要加入“起、止”码元，传输效率低
五、单工模式
数据通信双工模式是针对一条传输线路（如一条双绞线芯线或一条光缆）而言的。。分为单工、半双工、全双工三种

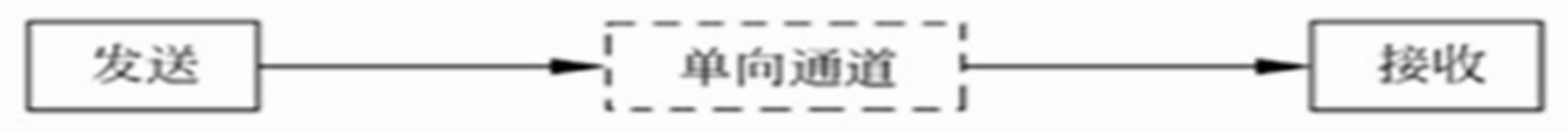

单工模式是在一条线路中，任何时候数据只能有一个方向的信道进行数据传输，相当于单箱单车道。目前这种模式基本不见了，除非是固定了发送端和接收端的情况下
六、半双工模式

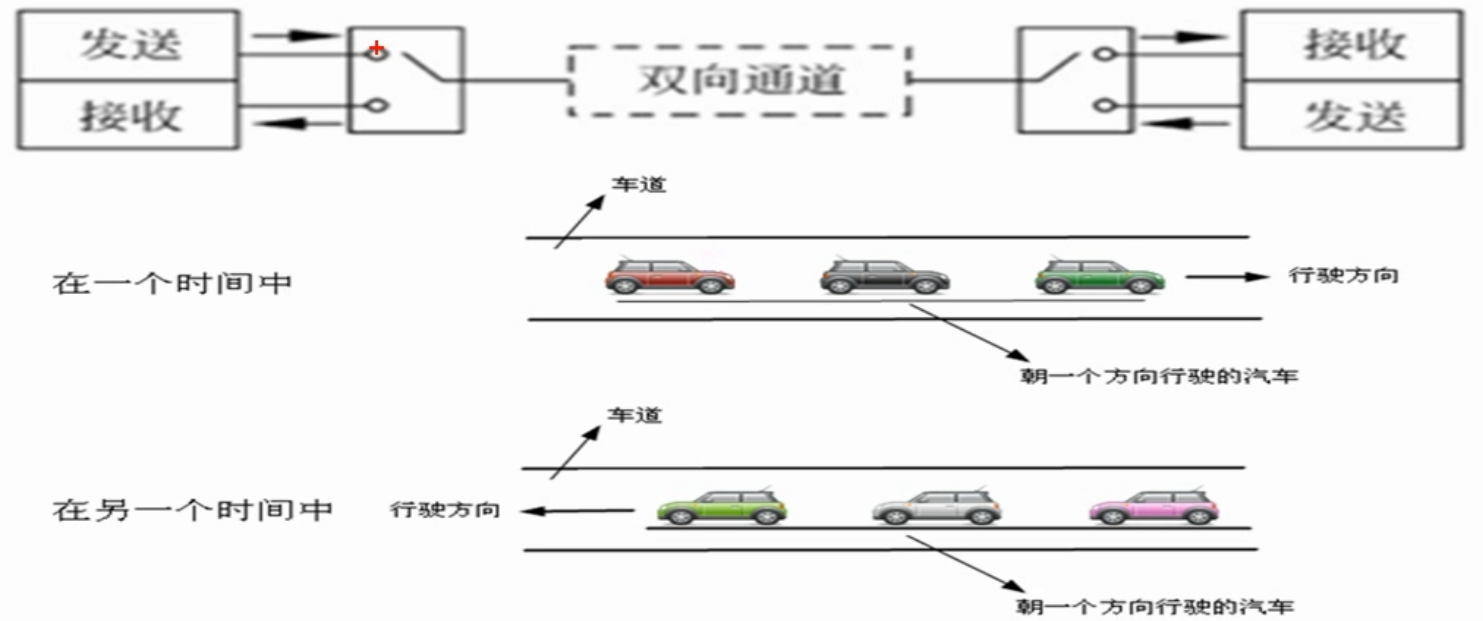

半双工模式是在一条传输线路中，同一时刻只能进行单项数据传输，但 在不同时刻可以进行另一个方向的数据传输，相当于潮汐单车道。
七、全双工模式

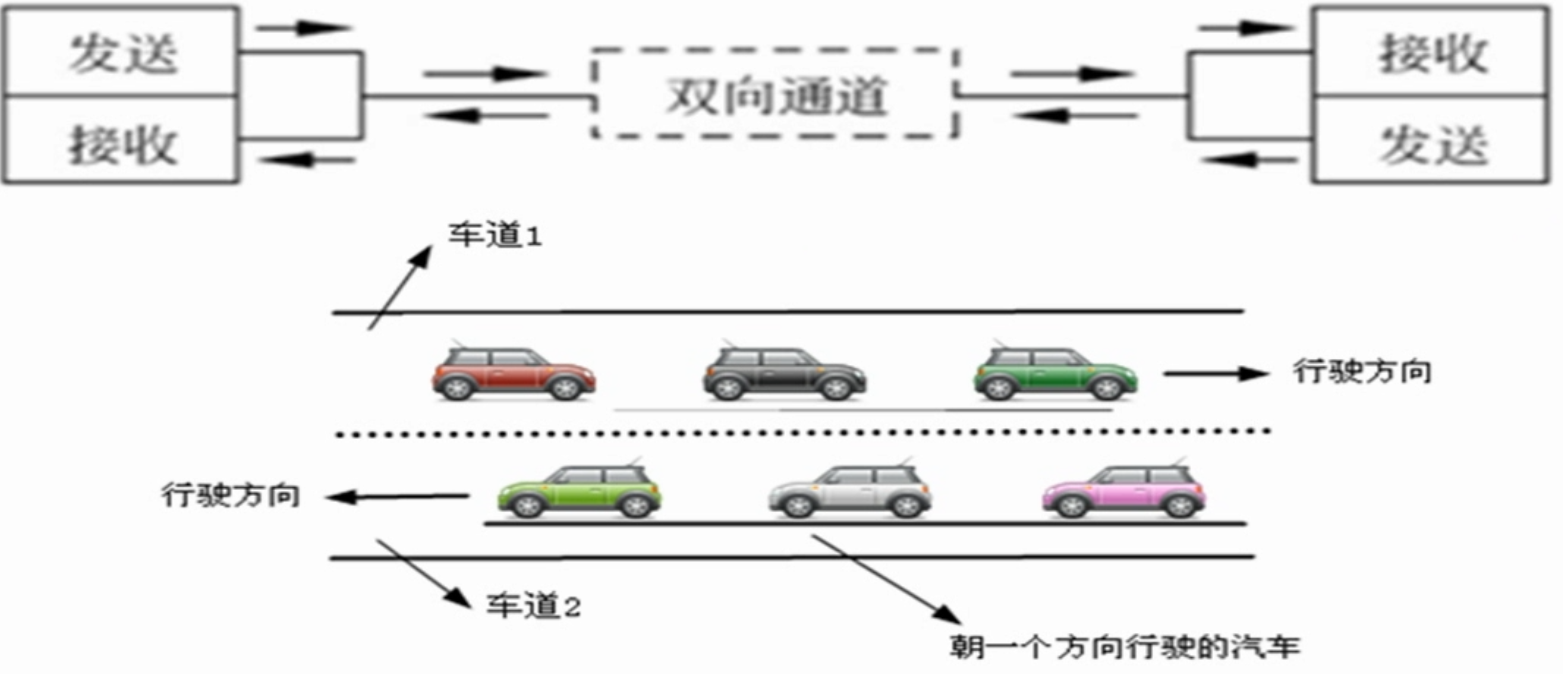

全双工模式实在一条传输线路中，任何时刻都可以同时进行双向数据传输。相当于双向多车道
八、数据传输速率
数据传输速率是指在一条信道中单位时间内传输的信息量，用“比特率”（针对数字数据）或“波特率”来表示
比特率
“比特率”是指单位时间内 传输的二进制基带信号代码的有效位（bit）数，用Rb表示，转换成Kbit/s、Mbit/s，Gbit/s时为千进制，不是用1024来进行换算的
公式：Rb=1/T，T为发送每1比特数据所需要的时间
【示例】如果在通信信道上发送1bit0或1信号所需要的时间是0.001m那么根据公式可计算出信道的数据传输速率为1000 000b/s = 1Mb/s
波特率
波特率（Baud rate）是指一个数字信号在被调制后，数字信号对载波的调制速率，即单位时间内载波参数（如频率、相位等）变化的次数，单位为B，是针对经过调制后的数字信号传输速率
波特率也可以理解为在单位时间内传输的码元数。码元可以是二进制的，也可以是多进制的，1个码元不一定等于1比特。比特率（Rb）与波特率（RB）的关系：Rb=RB X log2M(b/s)，M为信息编码所采用的进制类型，如二进制、八进制、十六进制。如果调制的是二进制数，波特率与比特率是相等的
九、数据传输带宽
传输带宽是指信道中每秒钟传输的最大信息量，也就是信道的最大数据传输速率，基本单位是“位/秒”（b/s或bps）“带宽”是一种理想状态（不收任何干扰，没有任何衰减）下的信道传输速率，而“数据传输速率”是指当前实际的传输速率，具体计算方法可依据奈奎斯特准则和香浓采样定理进行
